USS Helena (CL-50)

USS Helena (CL-50) (Vee Hobby 1/700)

中国の模型メーカーであるVee Hobbyから米軽巡洋艦ブルックリン級のヘレナが1/700洋上模型で発売されました。ブルックリン級は1/700プラキットでは初の模型化です。今回の製作記ではこのヘレナのキットを製作します。

ブルックリン級は1933～1935年度計画で9隻が建造されました。ブルックリン級の最後の2隻であるセント・ルイスとヘレナは機関配置や兵装配置が変更され、これら2隻はセント・ルイス級とも呼ばれています。

ヘレナはブルックリン級の最終艦として1939年9月18日に竣工しました。ヘレナは日本軍が真珠湾を攻撃したときに真珠湾の埠頭に係留されていて、左舷中央部に魚雷が命中し大破しましたが、短期間で修理され南太平洋に派遣されました。1942年9月15日には日本潜水艦「イ19」の雷撃により沈没した空母ワスプの生存者救助を行い、その年の10月11日にはサヴォ島沖夜戦で日本艦隊と交戦しました。このサヴォ島沖夜戦では、日本海軍のお家芸だった夜戦で日本艦隊が米軍のレーダーの効果により大損害を受けました(重巡「古鷹」、駆逐艦「吹雪」が沈没。重巡「青葉」が大破。退却支援中に駆逐艦「叢雲」と「夏雲」が沈没)。また、ヘレナは11月13日の第三次ソロモン海戦(その一)の激闘に参加し生き残りましたが損傷しました。日本海軍艦艇との数々の死闘をくぐりぬけてきたヘレナでしたが、1943年7月6日のクラ湾夜戦で日本駆逐艦涼風、谷風の放った魚雷3本を受け艦首を切断され沈没しました。

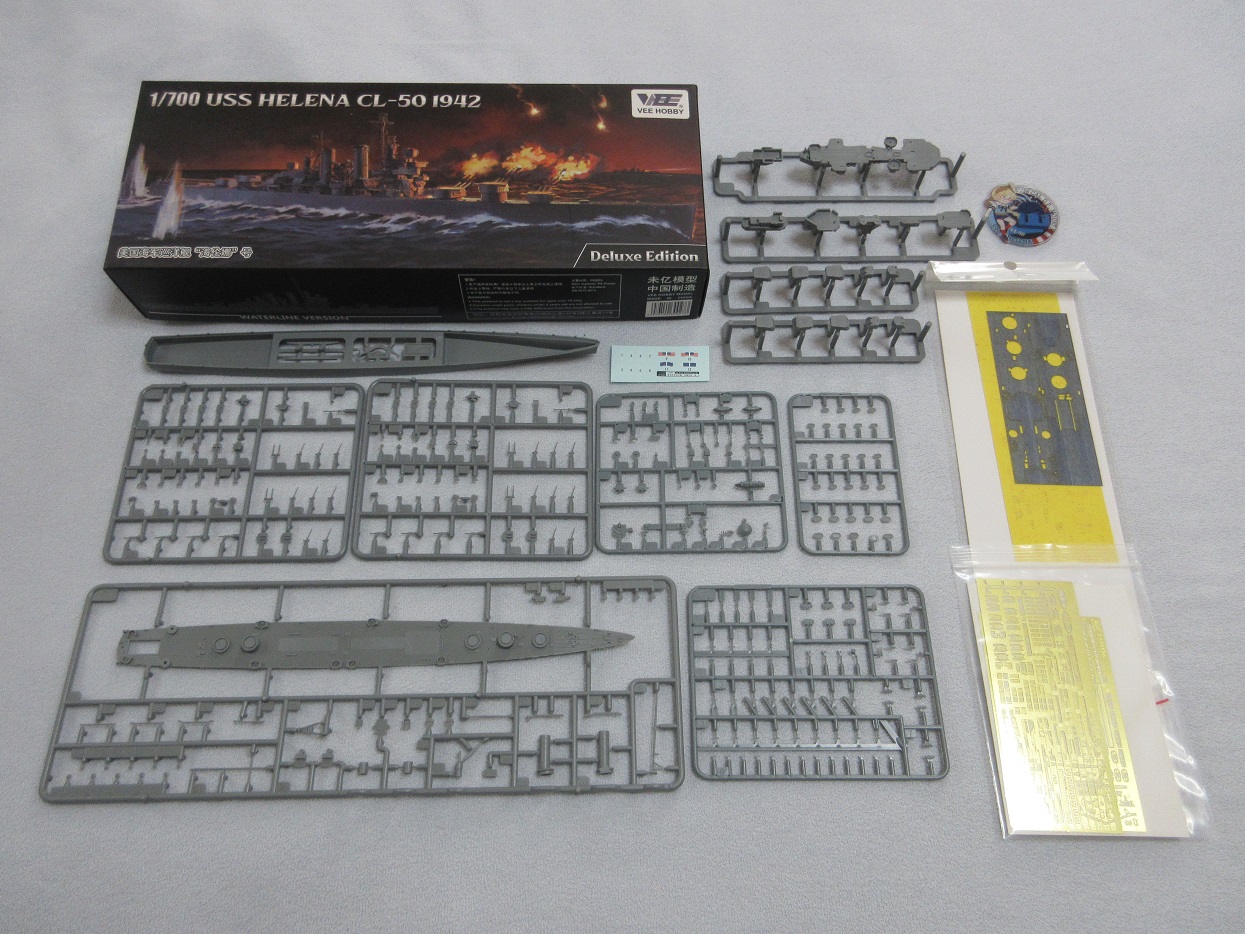

Vee Hobbyのヘレナのキットに話を移すとキットには通常版と豪華版があります。今回の製作では豪華版を製作します。以下が、Vee Hobbyのヘレナの豪華版の内容物です。

以下が豪華版にのみ付属しているエッチングパーツ、甲板のマスキングシート、アンカーチェーン、真鍮製砲身などの部品です。

以下のような品物もキットに含まれていたのですが、何のキャラクターなのでしょうか。

同型艦のキットとしてホノルルやフェニックスが予定されているようです。フェニックスは後にアルゼンチン海軍のヘネラル・ベルグラノとなって、フォークランド紛争でイギリス海軍に撃沈された艦ですね。ヘネラル・ベルグラノも製品化されたりするのでしょうか。

今回の製作で参考にする資料は主に以下の写真の本と以下のインターネットで公開されている資料です。

ヘレナ(CL-50)(https://www.navsource.net/archives/04/050/04050.htm)

製作記(その2)

今回は兵装類の工作を行っていきます。

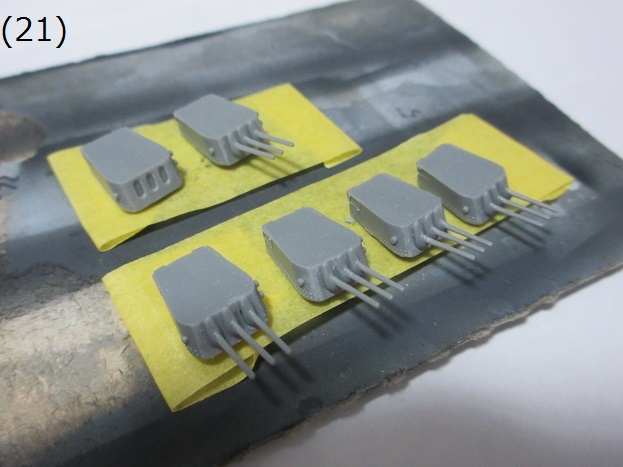

(21)～(22) まずは、主砲の工作です。豪華版では主砲の砲身は真鍮製部品で提供されています。まずはプラ部品の砲身を砲塔に接着しました((21)参照)。次にプラ部品の砲身を防水カバーの部分を残してカットします。なるべく、同じ長さで砲身部分をカットした方がいいと思ったのでプラ部品の砲身を砲塔に接着してから砲身をカットしました。
真鍮砲身の取り付け部分には突起があります((22)の赤丸中)。防水カバーの取り付け部分に0.3㎜のドリルで穴を開けて真鍮砲身を瞬間接着剤で接着しました((22)参照)。

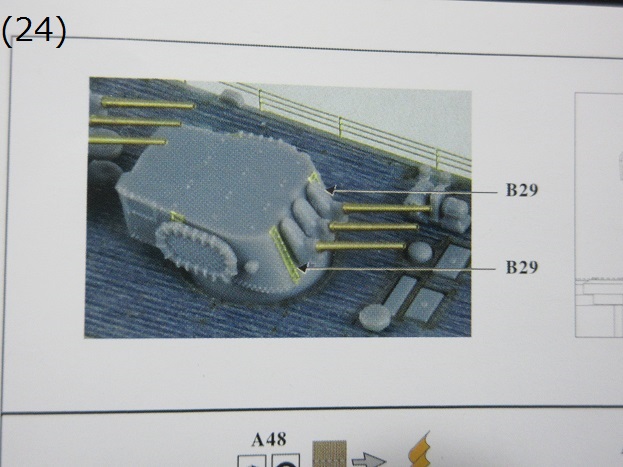

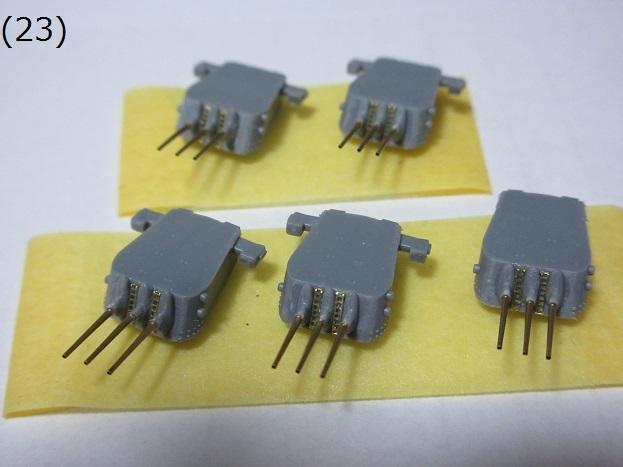

(23)～(24) (23)は主砲の完成写真です。ラダーは組み立て説明書では砲塔前面の両舷に装備するように指示されていますが((24)参照)、実物の写真を見るとラダーは砲身の間に装備されていたようです。

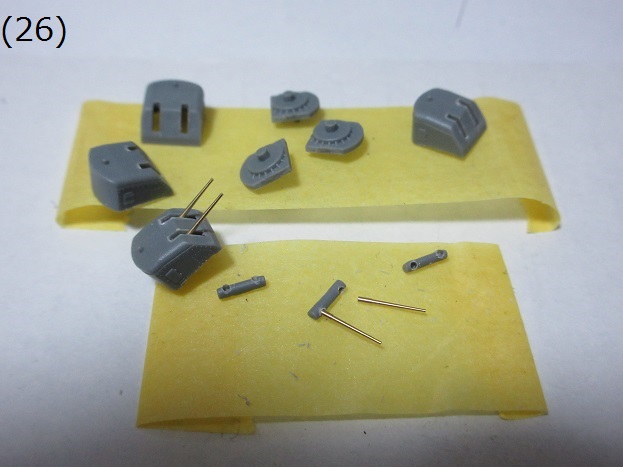

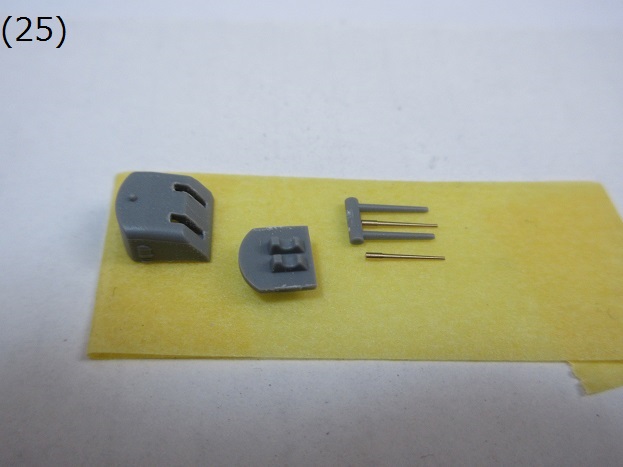

(25)～(27) 続いて12.7cm両用砲の工作です。主砲と違って両用砲の砲身には取り付け用の突起が無く、砲身の長さが長めにとってあるようです((25)参照)。プラ部品の砲身をカットして最初は0.3mmのドリルで砲身の取り付け部分の中央に穴を開けます。それから0.1mmずつ穴をドリルで大きくしていきました。私の工作では最終的には0.7㎜のドリルで穴を開けるのがいいようでした((26)参照)。(27)は両用砲の完成写真です。

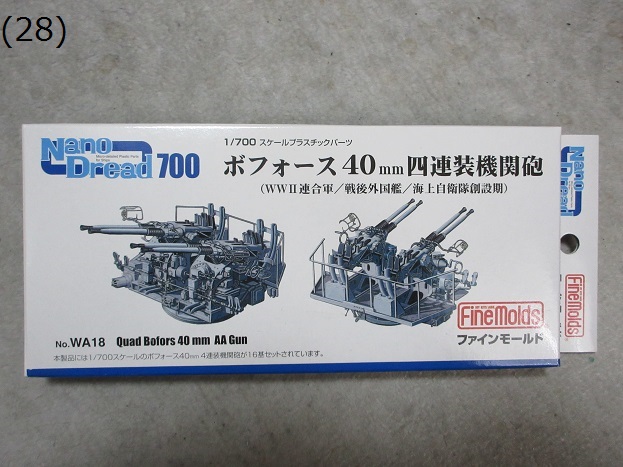

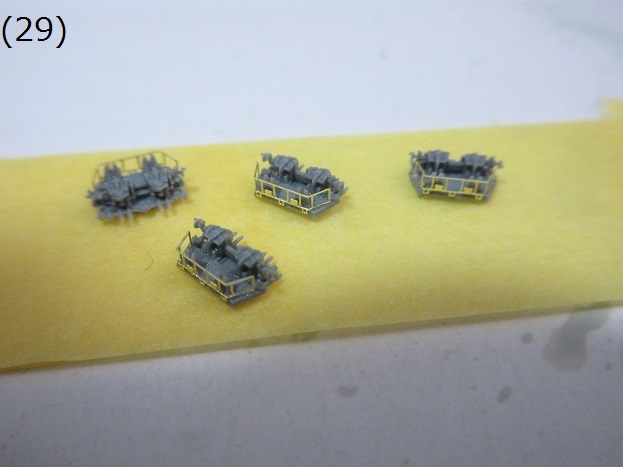

(28)～(2A) ボフォース4連装機関砲と、20mm単装機銃の部品はインディペンデンス級空母のキットと同じ部品が入っていました。インディペンデンス級空母を製作した時と同様にボフォース4連装機関砲はファインモールドの部品を使用します((28)参照)。キットのままだとやや腰高なので台座の下部を削り取りました。また、キット付属のエッチングパーツの手すりを台座の部品に瞬間接着剤で接着しました((29)参照)。

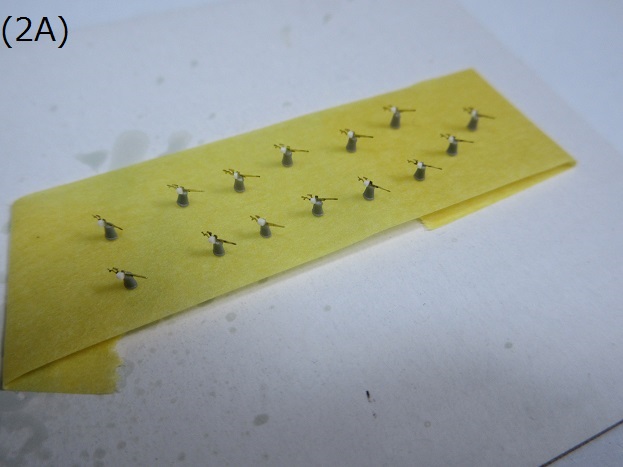

20mm単装機銃もインディペンデンス級空母を製作した時と同様に、台座はキットの部品を使用し銃身はTom's Modelsのエッチングパーツを使用しました。マガジンは0.5mmのプラ棒を輪切りにしたものを使用しました((2A)参照)。盾はキット付属のエッチングパーツを使用する予定です。

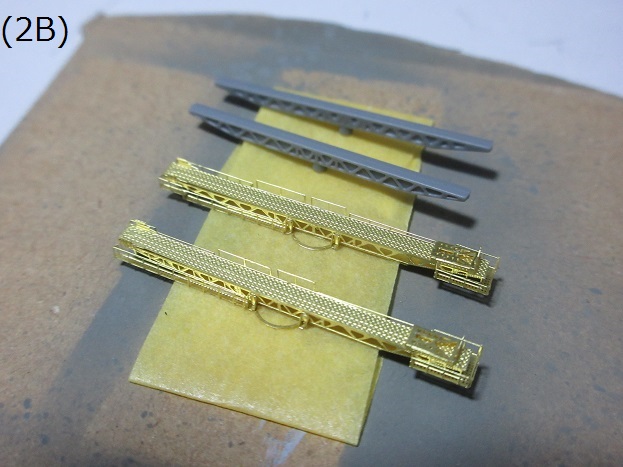

(2B)～(2C) カタパルトや艦載機用クレーンはキット付属のエッチングパーツを使用しました。やはりカタパルトやクレーンのようなトラス構造をもった装備品ではエッチングパーツが威力を発揮します。カタパルトは手すりの部分が非常に繊細で、少しでも乱暴に扱うとすぐ台座から外れてしまうので注意が必要でした。(2B)、(2C)はそれぞれカタパルト、艦載機用クレーンのプラ部品とエッチングパーツとの比較です。
